基板実装用無洗浄フラックス 製品一覧
品番 | NS-F850 | NS-F851 | NS-F901 | NS-F902 |
---|---|---|---|---|
用途 | 汎用 | 汎用 | 汎用 | 汎用 / Sn-Bi低温はんだ用 |
特長 | はんだ切れ良好 / ぬれ上がり良好 | はんだ切れ良好 / ぬれ上がり良好 | 完全ハロゲンフリー | 完全ハロゲンフリー |
フラックスカテゴリ | ROL1 | ROM1(ROL1) | ROM0 | ROM0 |
ハロゲン元素含有 | 含有 | 含有 | - | - |
ハライド含有量 | 0.09 mass% | 0.08 mass% | 0.00 mass% | 0.00 mass% |
比重 | 0.826 | 0.829 | 0.822 | 0.829 |
固形分含有量 | 16.0 mass% | 15.5 mass% | 15.0 mass% | 15.2 mass% |
絶縁抵抗値 | ≧1.0×109 | ≧1.0×109 | ≧1.0×1010 | ≧1.0×109 |
NS-F850
- 汎用
- スプレー・発泡対応
- カテゴリ:ROM1(ROL1)
- ハロゲン:含有
ぬれ性、スルーホール上がり、はんだ切れ、すべて良好

ぬれ性、スルーホール上がり、はんだ切れ、すべて良好
チップ部品およびディスクリート部品を搭載したプリント配線板の鉛フリーはんだ付け工程に最適なポストフラックスです。
・はんだ切れ良好
・ぬれ良好
・ブリッジ抑制
・マット仕上げ

スルーホール上がりが良好で、均一なフィレットを形成。
信頼性の高い接合を実現します。
写真左:比較品(ブリッジの発生あり)
写真右:NS-F850
NS-F851
- 汎用
- スプレー・発泡対応
- カテゴリ:ROM1(ROL1)
- ハロゲン:含有
はんだ切れ良好、ブリッジ抑制、確かな実装品質に貢献

はんだ切れ良好、ブリッジ抑制、確かな実装品質に貢献
鉛フリーはんだ対応のポストフラックスです。
はんだ切れが良く、ぬれ上がりにも優れています。微小間隔パッドでもブリッジを起こしにくく、フローはんだ付けにおいて確実で安定した実装に貢献します。
・はんだ切れ良好
・ぬれ良好
・ブリッジ抑制
・フィルターのメンテナンス性改善
はんだ切れ良好(ブリッジの発生を抑制)

はんだ切れ良好(ブリッジの発生を抑制)
写真左:比較品(ブリッジの発生あり)
写真右:NS-F851
NS-F851は、はんだ切れを良好にする働きがあり、狭ピッチ実装においてもブリッジの発生を抑制します。
フラクサーのフィルターの目詰まりを低減

フラクサーのフィルターの目詰まりを低減
写真左:比較品(1次フィルター:2日目)
写真右:NS-F851(1次フィルター:4日目)
一般的なフラックスよりもフラクサーのフィルターの目詰まりを約50%低減させます。
NS-F901
- 完全ハロゲンフリー
- スプレー・発泡対応
- カテゴリ:ROM0
- ハロゲン:非含有
完全ハロゲンフリータイプ。
実装後はつや消し仕上げで、不良を見逃さない。

完全ハロゲンフリータイプ。
実装後はつや消し仕上げで、不良を見逃さない。
ハロゲン元素(F、Cl、Br、l)を含有していない完全ハロゲンフリータイプの高信頼性ポストフラックスです。実装後のはんだ表面をつや消しにすることで外観検査試験の作業効率を高めます。
・はんだ切れ良好
・ぬれ良好
・ブリッジ抑制
・マット仕上げ

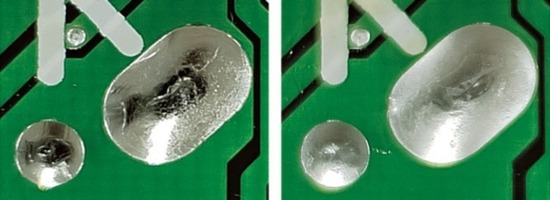

実装後の光沢を抑えたつや消し仕上げ
写真左:従来品
写真右:NS-F901
NS-F902
- 完全ハロゲンフリー
- Sn-Bi低温はんだ対応
- カテゴリ:ROM0
- ハロゲン:非含有
完全ハロゲンフリータイプ。
Sn-Bi系低温はんだの実装にも対応

完全ハロゲンフリータイプ。
Sn-Bi系低温はんだの実装にも対応
ハロゲン元素(F、Cl、Br、l)を含有していない完全ハロゲンフリータイプの高信頼性ポストフラックスです。はんだ切れが良く、ぬれ上がりにも優れており、確実なはんだ付けを実現します。
低融点はんだ(Sn-Bi系)のフロー実装にも対応しています。
・はんだ切れ良好
・ぬれ良好
・ブリッジ抑制
・フィルターのメンテナンス性改善

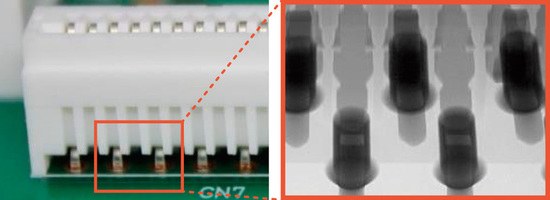

ぬれ上がり性良好(FR-4基板/CNチドリコネクタ)
写真右:NS-F902を使って実装した接合部のSEM画像

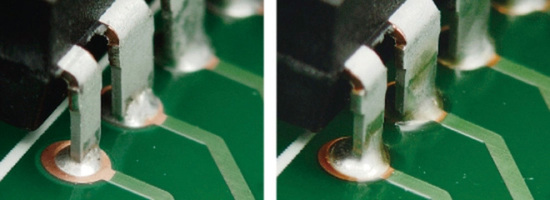

スルーホールのぬれ上がりも良好です

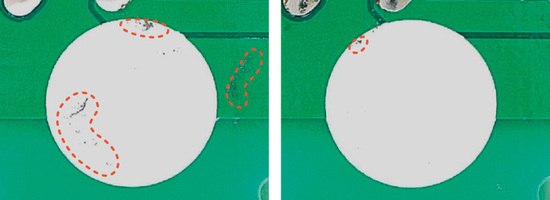

低融点はんだ実装評価
写真左:従来品
写真右:NS-F902
Sn-Bi使用時の「はんだカス付着」を抑制します
その他 はんだ付用フラックス 製品一覧
品番 | NS-316F-7 | NS-334 |
---|---|---|
用途 | プリント基板 / ハーネス端末処理 | リードフレームの溶融めっき |
分類 | 低残渣型樹脂系 | 低残渣型有機酸系 |
適合母材 | 銅系 | 銅系 |
ハロゲン元素含有 | - | - |
希釈剤 | NS-700 | NS-700 |
はんだ付方法 | フロー、ディッピング | ディッピング |
備考 | 低残渣、無洗浄タイプです。必ず希釈剤を用いて濃度管理を行って下さい。 | 低残渣、無洗浄タイプです。必ず希釈剤を用いて濃度管理を行って下さい。 |
NS-316F-7(樹脂系・低残渣型無洗浄フラックス)
洗浄不要・ハロゲンフリー
NS-316F-7は、はんだ付後の洗浄工程を不要とするために開発された低残渣タイプの無洗浄フラックスです。
ハロゲンフリー設計により、環境対応と高信頼性を両立。
スプレーフラクサーに対応。発泡可。Wウェーブ対応。
特長
・低残渣、無洗浄タイプ。
・はんだボール、ブリッジ、ツララ等などの不良発生を抑制。
・はんだ付後のボードチェッカー検査が無洗浄でも行えます。
・コネクターやスイッチの接触を妨げません。
・装置等の汚れが少なく、メンテナンス負荷を低減。
使用上の注意
NS-316F-7を使用する際は濃度管理を必ず行ってください(希釈剤NS-700)。
スプレー塗布の場合は不要です。
NS-334(有機酸系・低残渣型無洗浄フラックス)
洗浄不要・ハロゲンフリー
NS-334はアルコールベースの無洗浄はんだ付用フラックスです。
ハロゲン・レジンを含まず固形分の含有量が低いため残渣は不活性でごくわずかしか残りません。
また、水を含まないため、はんだ付時のスパッタや飛び散りが発生しにくく、実装後は光沢のある仕上がりが得られます。
特長
・低残渣、無洗浄タイプ。
・ディップ、スプレー、発砲、いすれの塗布方法にも対応。
・片面及び両面基板(はんだめっきの有無を問わず)に使用可能。
・被覆線及びより線の錫めっき、プリント基板のはんだコーティングにも最適。
・ロジン及びレジンを含んでいません。
・無洗浄、溶剤削減、人件費の削減によるトータルコストダウンを実現。
使用上の注意
NS-334を使用する際は濃度管理を必ず行ってください(希釈剤NS-700)。
スプレー塗布の場合は不要です。
